네트워크 설정

8. ELB 구성

9. RDS 생성



8. ELB 구성 (ALB이용)

8-1. External ELB 생성

인터넷게이트웨이로 들어온 트래픽을 WEB으로 분산하는 역할

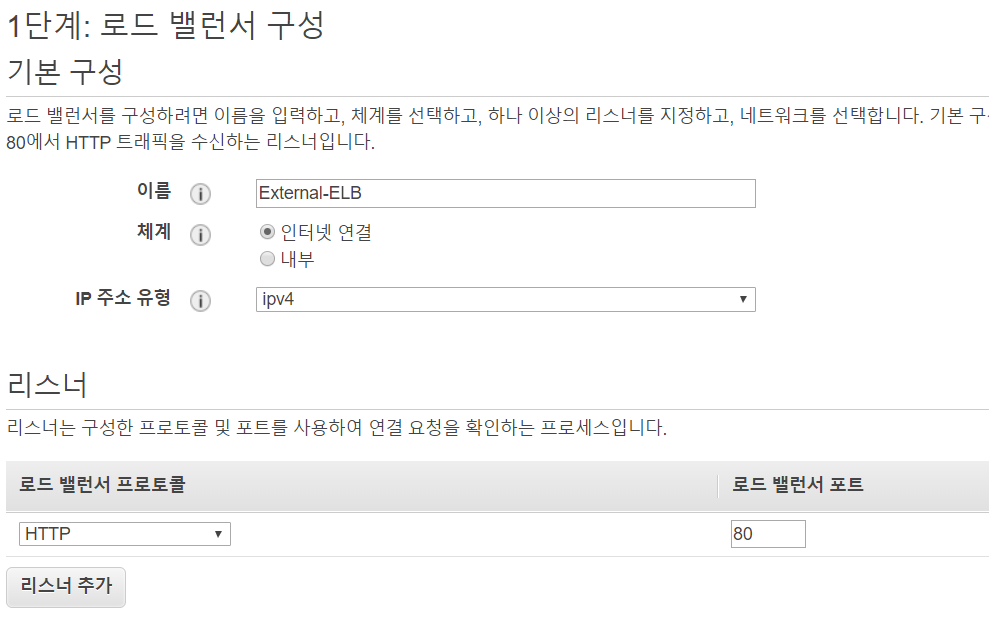

1) 인터넷연결

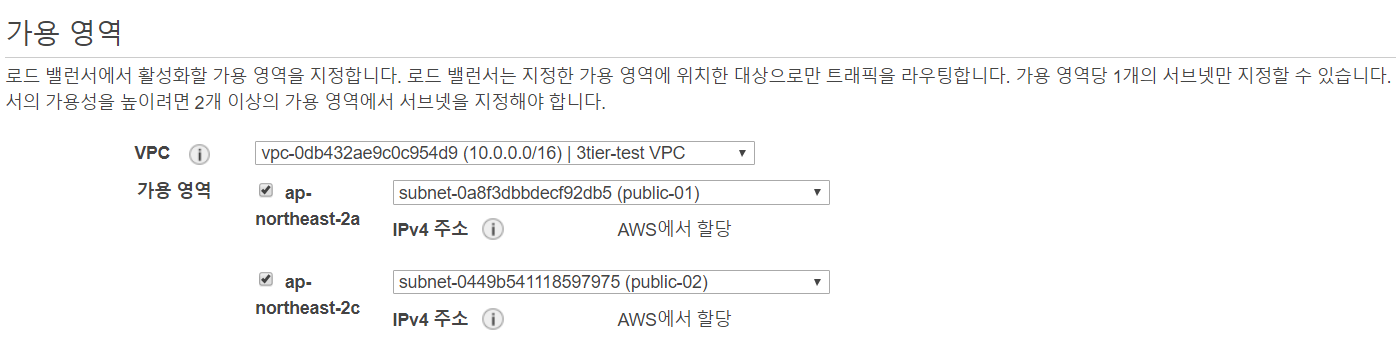

2) 가용영역지정

그리고 ELB가 있을 위치를 지정-> Public상에 있는걸로

3) 보안그룹지정

 외부elb-sg로 지정하기

외부로 들어오는 어떤 ip이든 허용한다는 의미



4) 라우팅 구성

ELB로 들어오면 어디로 갈지 지정

HTTP프로톨콜의 80포트를 타고 다음 타켓을 찾아간다.

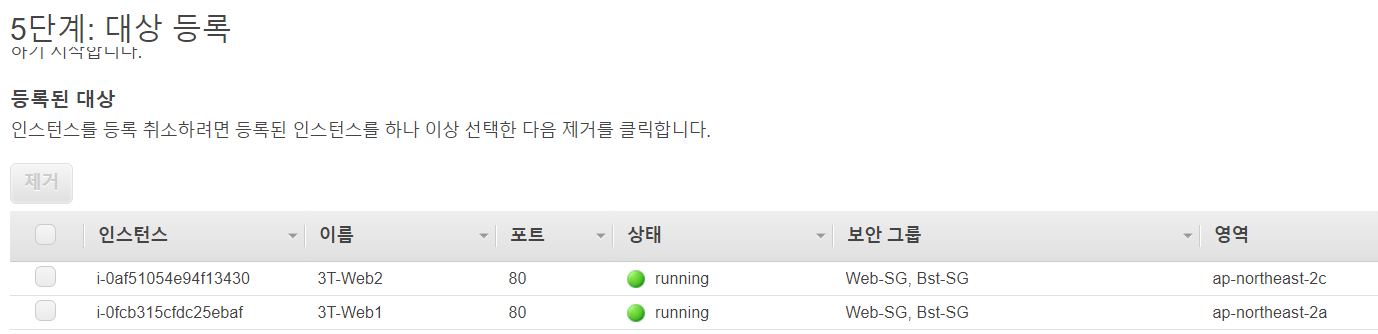

5) 대상등록

그 타켓이 어떤것인지 지정, ELB와 연결될 대상들

외부 ELB는 외부인터넷게이트웨이로 들어온 트래픽을 WEB으로 보내주는거니까 WEB인스턴스 선택



8-2. Internal ELB 생성
내부 WEB으로 들어온 트래픽을 WAS으로 분산하는 역할

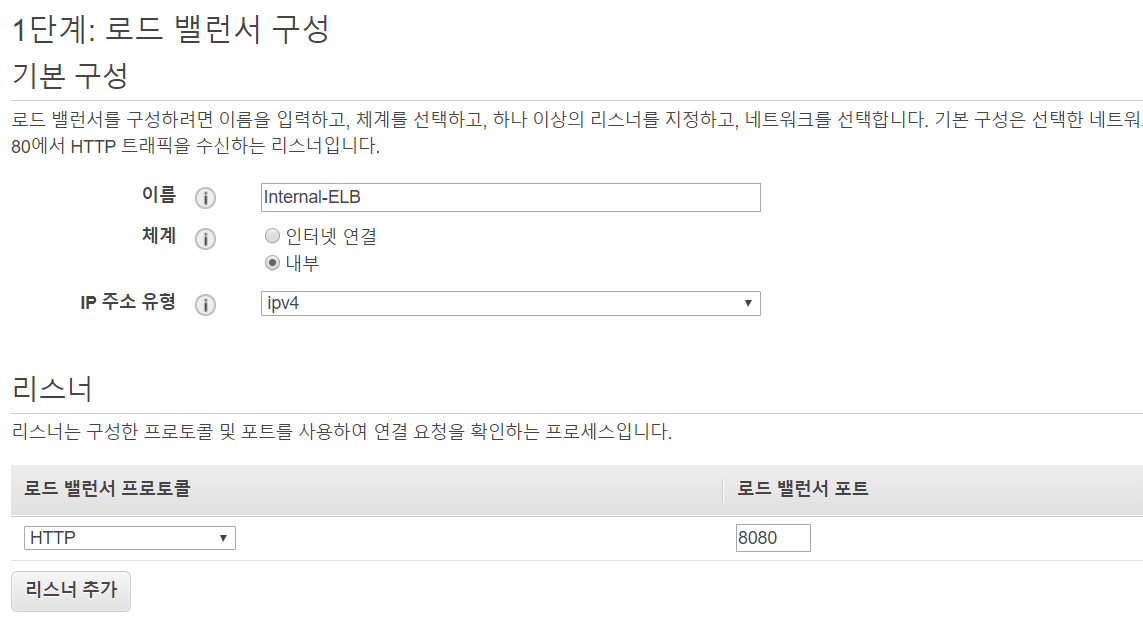

1) 내부

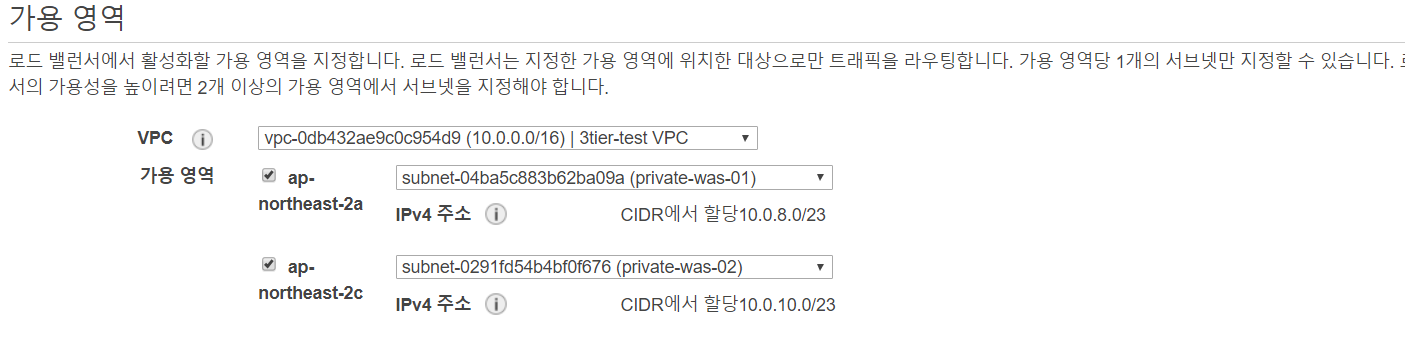

2) 가용영역지정

그리고 ELB가 있을 위치를 지정-> Private was상에 있는걸로

3) 보안그룹지정

 내부elb-sg로 지정하기

 web-sg통과한 ip만 허용한다는 의미



4) 라우팅 구성

ELB로 들어오면 어디로 갈지 지정

HTTP프로톨콜의 8080포트를 타고 다음 타켓을 찾아간다.



5) 대상등록

그 타켓이 어떤것인지 지정, ELB와 연결될 대상들

내부 ELB는 web으로 들어온 트래픽을 was으로 보내주는거



대상그룹에서 healthy check!

로드밸런싱에 연결된 인스턴스들이 연결될 수 있는 상태인지 확인

만약, 502오류로 unhealthy라면 web에 설치된 서버를 restart 해주기

https://aws.amazon.com/ko/premiumsupport/knowledge-center/load-balancer-http-502-errors/

로드 밸런서 HTTP 502 오류



8. RDS생성

DB인스턴스 식별자 : 리전의 계정에 대해 고유한 DB인스턴스 이름(DB이름이 아님!!)

마스터사용자 이름 : admin --> db에 접속하는 user이름

마스터암호 : user가 접속하는 암호(qwer1234)

VPC선택 : DB생성한 이후에는 다시 VPC설정을 변경할 수 없음



추가구성에

초기데이터베이스 이름설정 : mydb
(이거 넘어가면 DB를 생성하는게 아님!)

그리고 자동으로 다른 AZ에 복제가됨
